加工定制
|
否
|
品牌
|
MITSUBI/三菱
|
型号
|
Q3MEM-BAT
|
|
工作电压
|
220（V）
|
输出频率
|
50-60（kHz）
|
产品认证
|
UL CE
|
【功能介绍】

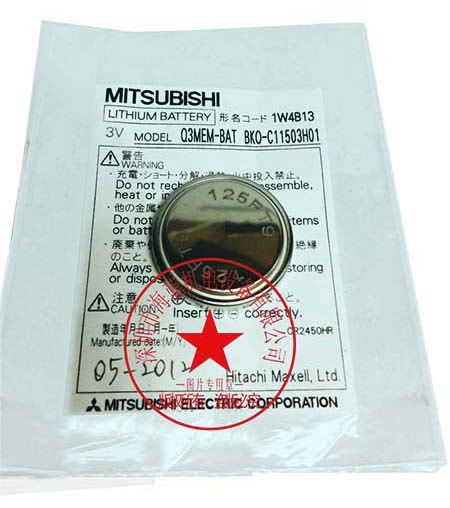

三菱内存卡电池Q3MEM-BAT
MQ3MEM-4MBS/Q3MEM-8MBS用电池
【产品介绍】
三菱PLC Q系列 数字量输入模块/数字量输出模块、套件﹕
一.数字量输入模块﹕
1.AC﹕
QX10 16点 AC100-120V 8mA 应答时间20ms 16个公共端 18个端子台
QX28 8点 AC100-240V 17mA 应答时间20ms 8个公共端 18个端子台
2.DC(共阳极)﹕
QX40 16点 DC24V 4mA 应答时间1/5/10/70ms 16点 1个公共端 共阳极 18点端子台
QX40-S1 16点 DC24V 4mA 应答时间0.1/0.4/0.6/1ms 16点 1个公共端 共阳极 18点端子台
QX41 32点 DC24V 4mA 应答时间1/5/10/70ms 32点 1个公共端 共阳极 40针连接器
QX41-S1 32点 DC24V 4mA 应答时间0.1/0.4/0.6/1ms 32点 1个公共端 共阳极 40针连接器
QX42 64点 DC24V 4mA 应答时间1/5/10/70ms 32点 1个公共端 共阳极 40针连接器
QX42-S1 64点 DC24V 4mA 应答时间0.1/0.4/0.6/1ms 32点 1个公共端 共阳极 40针连接器
3.DC传感器（注1）﹕
QX70 16点 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚应答时间1/5/10/70ms 16点 1个公共端 正/负极公共端共用 18点端子台
QX71 32点 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚应答时间1/5/10/70ms 32点 1个公共端 正/负极公共端共用 40针连接器
QX72 64点 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚应答时间1/5/10/70ms 16点 1个公共端 正/负极公共端共用 40针连接器
4.DC(注1)﹕
QX80 16点 DC24V 4mA 应答时间1/5/10/70ms 16点 1个公共端 共阴极 18点端子台
QX81 32点 DC24V 4mA 应答时间1/5/10/70ms 32点 1个公共端 共阴极 37针D-Sub连接器
QX82 64点 DC24V 4mA 应答时间1/5/10/70ms 32点 1个公共端 共阴极 37针D-Sub连接器
QX82-S1 64点 DC24V 4mA 应答时间0.1/0.2/0.4/0.6/1ms 32点 1个公共端 共阴极 40针连接器
二.数字量输出模块﹕
1.继电器﹕
QY10 16点 DC24V/AC240V 2A/1点.8A/1个公共端 应答时间12ms 16点 1个公共端 18点端子台
QY18A 8点 DC24V/AC240V 2A/1点. 应答时间12ms 18点端子台 全部独立连接
2.晶闸管
QY22 16点AC100-240V 0.6A/点 4.8A/公共点 应答时间1ms 16个公共端 18点端子台 带浪涌吸收器
3.晶体管（漏型）﹕
QY40P 12/24VDC0.1A/点，1.6A/公用，16点（16点/公用）输出延迟；1ms,端子排，有短路保护功能
QY41P 12/24VDC0.1A/点，2A/公用，32点（32点/公用）输出延迟；1ms,端子排，有短路保护功能
QY42P 12/24VDC0.1A/点，2A/公用，64点（32点/公用）输出延迟；1ms,端子排，有短路保护功能
QY50 12/24VDC0.5A/点，4A/公用，16点（16点/公用）输出延迟；1ms,有保险丝，端子排
4.晶体管﹙独立﹚
QY68A 新 5-24VDC，2A/点，8A/模块，8点，所有点独立，漏/源，端子排，无保险丝
5.TTL-CMOS(漏型)﹕
QY70 新 5/12VDC，16mA/点，16点（16点/公用）输出延迟；0.3ms无保险丝，端子排
QY71 新 5/12VDC，16mA/点，32点（32点/公用）输出延迟；0.3ms无保险丝，连接器
6.晶体管（源）﹕
QY80 12/24VDC，0.5A/点,4A/公用，16点（16点/公用）输出延迟；1ms，无保险丝，端子排
QY81P 12/24VDC，0.1A/点,2A/公用，32点（32点/公用）输出延迟；1ms，连接器，有短路保护功能
三.I/O组合模块 输入/输出模块 ﹙DC输入/晶体管输出﹚
QH42P 24VDC共阳极输入，32点，响应时间：1/5/10/20/70ms，12/24VDC,0.1A漏型，输出：32点，连接器，有短路保护功能
QX48Y57 24VDC共阳极输入，8点，12/24VDC,0.5A漏型，输出：7点，有保险丝，端子排
四.中断输入模块（注6）﹕ Q160 16点，DC24V 4mA 响应时间0.1/0.2/0.4/0.6/1ms 16点 1个公共端 18点端子台
五.I/O模块连接器
A6CCON1 焊接32点连接器（用于QX41/42,QY41P/42P）
A6CCON2 无焊点端子连接器，32-点连接器（用于QX41/42,QY41P/42P）
A6CCON3 扁平电缆压力－位移32点连接器（用于QX41/42,QY41P/42P）
A6CCON4 焊接32点连接器 40针连接器
A6CCON1E 焊接32点连接器（用于QX81,QY81P）
A6CCON2E 压折－接触连接32-点连接器（用于QX81,QY81P）
A6CCON3E 扁平电缆压力－位移32点连接器（用于QX81,QY81P）
六.弹簧夹端子台﹕ Q6TE-18S 用于16点I/O 0.3-1.5mm²
七.端子台适配器﹕
Q6TA32 用于32点I/O 0.5mm²
Q6TA32-TOL Q6TA32专用工具
八.接头/端子台转换模块
A6TBX36-E 用于共负极输入模块(标准型)
A6TBX54-E 用于共负极输入模块(2线性)
A6TBX70 用于共正极输入模块(3线性)
A6TBX70-E 用于共负极输入模块(3线性)
A6TBY36-E 用于源型输出模块(标准型)
A6TBY54-E 用于源型输出模块(2线性)
A6TBXY36-E用于共正极输入模块和漏型输出模块(标准型)
A6TBXY54-E用于共正极输入模块和漏型输出模块(2线性)
八.接头/端子台转换模块电缆
AC05TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长0.5m
AC10TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长1m
AC20TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长2m
AC30TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长3m
AC50TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长5m
AC80TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长8m
AC100TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长10m
AC05TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共负极，源型) 长0.5m
AC10TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共负极，源型) 长1m
AC20TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共负极，源型) 长2m
AC30TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共负极，源型) 长3m
AC50TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共负极，源型) 长5m
九.继电器端子模块﹕ A6TE2-16SRN 用于40针接头 DC24V 晶体管输出模块(漏型)
十.继电器端子模块电缆﹕
AC06TE 电缆长0.6m 用于A6TE2-16SRN
AC10TE 电缆长1m 用于A6TE2-16SRN
AC30TE 电缆长3m 用于A6TE2-16SRN
AC50TE 电缆长5m 用于A6TE2-16SRN
AC100TE 电缆长10m 用于A6TE2-16SRN
