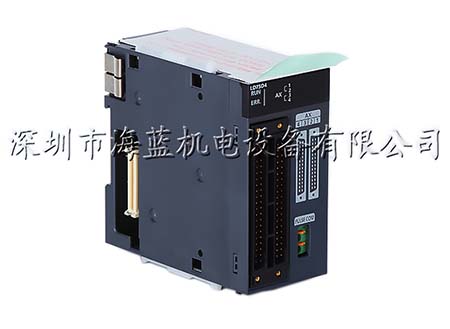

- LD75D4 三菱PLC定位模块
- 编号：LD75D4
- 类别：三菱配件及周边
- 评价：( 0 ) 条
- 点击：11350
销售LD75D4三菱PLC L系列模块，深圳海蓝机电专业代理原装三菱plc、三菱变频器、三菱伺服电机、三菱触摸屏、减速机、机器人等原装进口自动化产品，并为您提供产品选型、报价、技术支持等一条龙服务！服务热线：400-8819-130、0755-88356415。
产品介绍
详细介绍
LD75D4-CM参数说明：4轴；2轴/3轴/4轴直线插补/2轴圆弧插补；控制单位mm、inch、degree、pulse；600数据/轴；最大脉冲输出4Mpps；40-针脚连接器；差动驱动输出型。LD75D4广州供应商、LD75D4-CM价格、LD75D4功能
[控制轴数] 4轴
[插补功能] 2轴、3轴、4轴直线插补，2轴圆弧插补
[控制方式] PTP(点对点)控制、轨迹控制(直线、圆弧均可设置)、速度控制、速度.位置切换控制、位置.速度切换控制
[控制单位] mm、inch、degree、pulse
[定位数据] 600数据/轴(可通过GX Works2或程序进行设置)
[备份] 参数、定位数据和块启动数据可通过闪存保存(无电池备份)
[定位]
1、定位方式
PTP控制: 递增方式/绝对方式
速度.位置切换控制: 递增方式/绝对方式(控制单位仅为degree)
位置.速度切换控制: 递增方式
轨迹控制: 递增方式/绝对方式
2、定位范围
a、绝对方式时：
. -214748364.8 ~214748364.7(μm)
. -21474.83648 ~21474.83647(inch)
. 0~359.99999(degree)
. -2147483648 ~2147483647(pulse)
b、递增方式时
. -214748364.8 ~214748364.7(μm)
. -21474.83648 ~21474.83647(inch)
. -21474.83648 ~21474.83647(degree)
. -2147483648 ~2147483647(pulse)
c、在速度.位置切换控制 (INC 模式)/位置.速度切换控制时
. 0~214748364.7(μm)
. 0~21474.83647(inch)
. 0~21474.83647(degree)
. 0~2147483647(pulse)
d、在速度.位置切换控制(ABS模式)时(控制单位仅为degree)
.0~359.99999 (degree)
3、速度指令
0.01~20000000.00(mm/min)
0.001~2000000.000(inch/min)
0.001~2000000.000(degree/min)
1~4000000(pulse/s)
4、加减速处理：自动梯形加减速、S形加减速
5、加减速时间
1~8388608(ms)，每个加速时间和减速时间均可设置成四种模式
6、急停减速时间：1~8388608(ms)
[启动时间(通过使用“预读启动功能”可以缩短实际启动时间)]
1-轴直线控制 1.5ms
1-轴速度控制 1.5ms
2-轴直线插补控制(合成速度) 1.5ms
2-轴直线插补控制(基准轴的速度) 1.5ms
2-轴圆弧插补控制 2.0ms
2-轴速度控制 1.5ms
3-轴直线插补控制(合成速度) 1.7ms
3-轴直线插补控制(基准轴的速度) 1.7ms
3-轴速度控制 1.7ms
4-轴直线插补控制 1.8ms
4-轴速度控制 1.8ms
[启动时间延迟原因]
下述条件时将加上下述时间:
. 选择S 形加减速处理方式时:0.1ms
. 其它轴动作中时: 0.5ms
. 连续定位控制时: 0.3ms
. 连续轨迹控制时: 0.3ms
[外部配线连接方式] 40-针脚连接器
[适用的电线尺寸] 0.3mm2 (AWG22)(使用A6CON1、A6CON4时)、0.088~0.24mm2 (AWG28~24)(使用A6CON2 时)
[外围设备适用连接器] A6CON1、A6CON2、A6CON4
[最大输出脉冲] 4Mpulse/s
[伺服系统间最大连接距离] 10m
[内部消耗电流(DC5V)] 0.76A
[闪存写入次数] 最大100000 次
[输入输出占用点数] 32点(输入输出分配: 智能功能模块32 点)
[外形尺寸] 90.0(H)*45.0(W)*95.0(D)mm
[重量] 0.18kg
LD75D4面价价格：15160
三菱PLC L系列定位模块LD75D4产品规格说明
[类型] 差动驱动输出型[控制轴数] 4轴
[插补功能] 2轴、3轴、4轴直线插补，2轴圆弧插补
[控制方式] PTP(点对点)控制、轨迹控制(直线、圆弧均可设置)、速度控制、速度.位置切换控制、位置.速度切换控制
[控制单位] mm、inch、degree、pulse
[定位数据] 600数据/轴(可通过GX Works2或程序进行设置)
[备份] 参数、定位数据和块启动数据可通过闪存保存(无电池备份)
[定位]
1、定位方式
PTP控制: 递增方式/绝对方式
速度.位置切换控制: 递增方式/绝对方式(控制单位仅为degree)
位置.速度切换控制: 递增方式
轨迹控制: 递增方式/绝对方式
2、定位范围
a、绝对方式时：
. -214748364.8 ~214748364.7(μm)
. -21474.83648 ~21474.83647(inch)
. 0~359.99999(degree)
. -2147483648 ~2147483647(pulse)
b、递增方式时
. -214748364.8 ~214748364.7(μm)
. -21474.83648 ~21474.83647(inch)
. -21474.83648 ~21474.83647(degree)
. -2147483648 ~2147483647(pulse)
c、在速度.位置切换控制 (INC 模式)/位置.速度切换控制时
. 0~214748364.7(μm)
. 0~21474.83647(inch)
. 0~21474.83647(degree)
. 0~2147483647(pulse)
d、在速度.位置切换控制(ABS模式)时(控制单位仅为degree)
.0~359.99999 (degree)
3、速度指令
0.01~20000000.00(mm/min)
0.001~2000000.000(inch/min)
0.001~2000000.000(degree/min)
1~4000000(pulse/s)
4、加减速处理：自动梯形加减速、S形加减速
5、加减速时间
1~8388608(ms)，每个加速时间和减速时间均可设置成四种模式
6、急停减速时间：1~8388608(ms)
[启动时间(通过使用“预读启动功能”可以缩短实际启动时间)]
1-轴直线控制 1.5ms
1-轴速度控制 1.5ms
2-轴直线插补控制(合成速度) 1.5ms
2-轴直线插补控制(基准轴的速度) 1.5ms
2-轴圆弧插补控制 2.0ms
2-轴速度控制 1.5ms
3-轴直线插补控制(合成速度) 1.7ms
3-轴直线插补控制(基准轴的速度) 1.7ms
3-轴速度控制 1.7ms
4-轴直线插补控制 1.8ms
4-轴速度控制 1.8ms
[启动时间延迟原因]
下述条件时将加上下述时间:
. 选择S 形加减速处理方式时:0.1ms
. 其它轴动作中时: 0.5ms
. 连续定位控制时: 0.3ms
. 连续轨迹控制时: 0.3ms
[外部配线连接方式] 40-针脚连接器
[适用的电线尺寸] 0.3mm2 (AWG22)(使用A6CON1、A6CON4时)、0.088~0.24mm2 (AWG28~24)(使用A6CON2 时)
[外围设备适用连接器] A6CON1、A6CON2、A6CON4
[最大输出脉冲] 4Mpulse/s
[伺服系统间最大连接距离] 10m
[内部消耗电流(DC5V)] 0.76A
[闪存写入次数] 最大100000 次
[输入输出占用点数] 32点(输入输出分配: 智能功能模块32 点)
[外形尺寸] 90.0(H)*45.0(W)*95.0(D)mm
[重量] 0.18kg
LD75D4面价价格：15160
