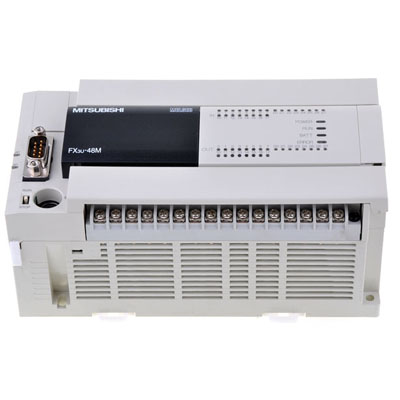

三菱PLC主机24入24出 DC电源漏型FX3U-48MT/DS产品规格说明
 [FX3U-48MT/DS电源规格]
  电源电压：DC24V
  电源电压允许范围：DC16.8~28.8V
  允许瞬时停电时间：对5ms以下的瞬时停电会继续运行。
  电源保险丝：250V 5A
  冲击电流：最大35A  0.5ms以下/DC24V
  消耗功率：35W
  DC24V供给电源：无
  DC5V内置电源：500mA以下
 [FX3U-48MT/DS输入规格]
  输入形式：漏型/源型
  输入点数：24点
  输入的连接方式：拆装式端子排(M3螺丝)
  输入信号电压：DC16.8~28.8V
  输入阻抗：X0~X5(3.9KΩ)，X6~X7(3.3KΩ)，X010以上4.3KΩ
  输入信号电流：X0~X5(6mA/DC24V)，X6~X7(7mA/DC24V)，X010以上5mA/DC24V
  ON输入感应电流：X0~X5(3.5mA以上)， X6~X7(4.5mA以上)，X010以上3.5mA以上
  OFF输入感应电流：1.5mA以下
  输入响应时间：约10ms
  输入信号形式：无电压触点输入
   漏型输入时：NPN开集电极型晶体管
   源型输入时：PNP开集电极型晶体管
  输入回路隔离：光耦隔离
  输入动作的显示：光耦驱动时面板上的LED灯亮
  输入回路结构图


 [FX3U-48MT/DS输出规格]
  输出种类：晶体管/漏型输出
  输出点数：24
  输出的连接方式：拆装式端子排(M3螺丝)
  外部电源：DC5～30V
  最大电阻负载：0.5A/1点
   每个公共端的合计负载电流如下
    - 输出1点/1个公共端：0.5A以下
    - 输出4点/1个公共端：0.8A以下
    - 输出8点/1个公共端：1.6A以下
  最大感性负载：12W/DC24V
    每个公共端的合计负载电流如下
    - 输出1点/1个公共端：12W/DC24V
    - 输出4点/1个公共端：19.2W/DC24V
    - 输出8点/1个公共端：38.4W/DC24V
  开路漏电流：0.1mA以下/DC30V
  ON电压：1.5V以下
  OFF->ON响应时间:Y0~Y2 5μs以下/10mA以上(DC5~24V)；Y3以后0.2ms以下/200mA以上(DC24V)
  ON->OFF响应时间:Y0~Y2 5μs以下/10mA以上(DC5~24V)；Y3以后0.2ms以下/200mA以上(DC24V)
  回路隔离：光耦隔离
  输出动作的显示：光耦驱动时面板上的LED灯亮
  输出回路的结构图


 [FX3U-48MT/DS外形尺寸W*H*D] 182*86*90mm
 [FX3U-48MT/DS重量] 0.85kg
