三菱伺服选型软件MOTSZ111E的使用说明

点击:24322 日期:2017-06-12 选择字号:
三菱伺服选型软件MOTSZ111E,输入机械参数及运行相关数据,用户可以方便地选择最合适的三菱伺服放大器、三菱伺服电机(包括制动器)和再生制动选件。

    关于三菱伺服的选型,还真不算是一件简单的事情,涉及到机械组成、机械运行曲线、负载转矩、负载惯量、加减速转矩......等等相关方面。

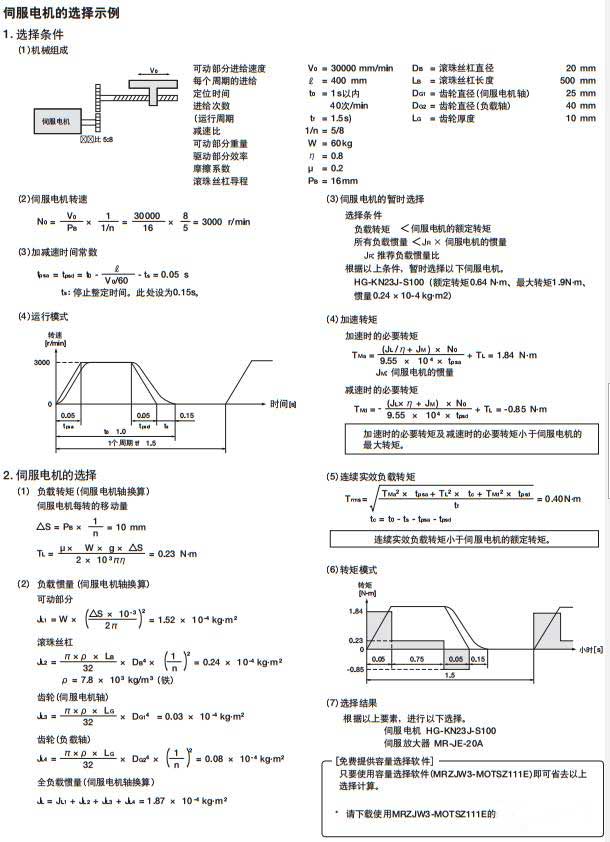

比如下图是三菱伺服电机选择示例,满满的一页都是计算...



上图结尾提到了免费提供的容量选择软件(MOTSZ111E),通过该软件即可免去以上计算过程。

那么,接下来,就给大家简单介绍一下这个软件的使用方法。

打开软件,可以看到以下界面:

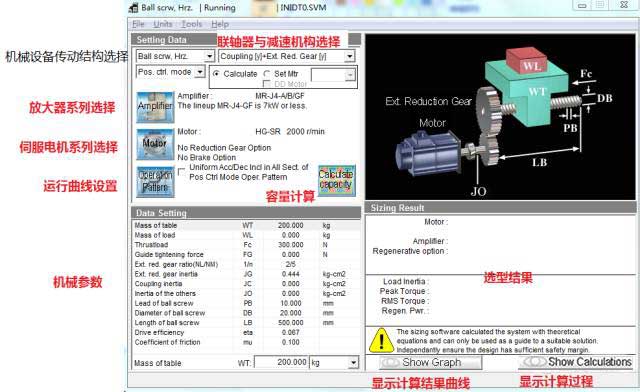

由于只有英文版的,可能使用起来不太方便,以下给大家做一下界面说明:





1.机械传动结构选择

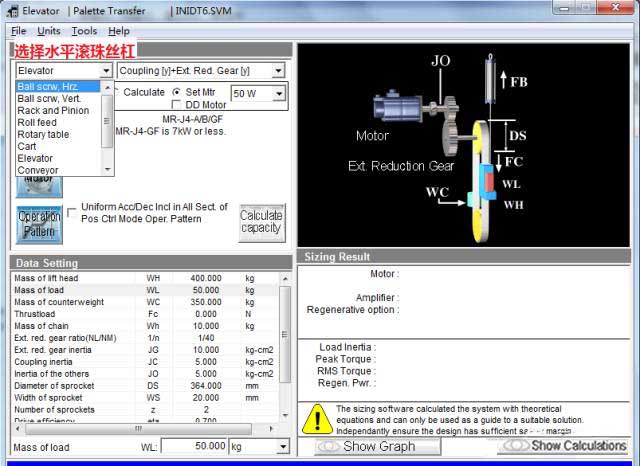

软件内置的机械设备传动结构有9种,有水平滚珠丝杠、垂直滚珠丝杠、行车、旋转台、电梯结构等等可供选择。用户可以根据实际设备对应的结构来选择。为了简单起见,本文以水平滚珠丝杠为例。



2.联轴器/减速机选择

选择是否带有联轴器、减速机。





3.伺服系列选择

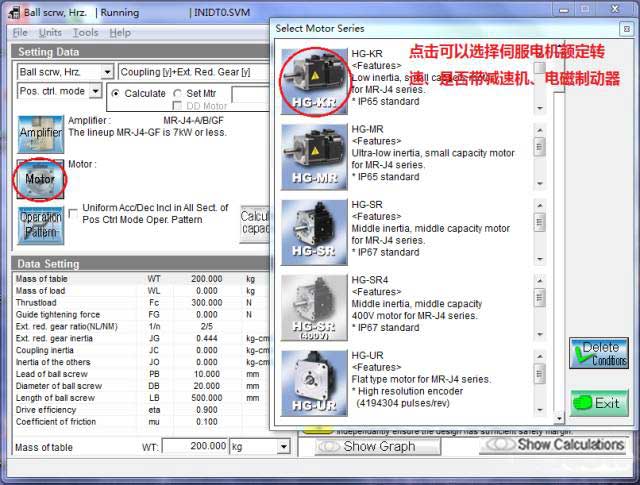

4.三菱伺服电机系列选择

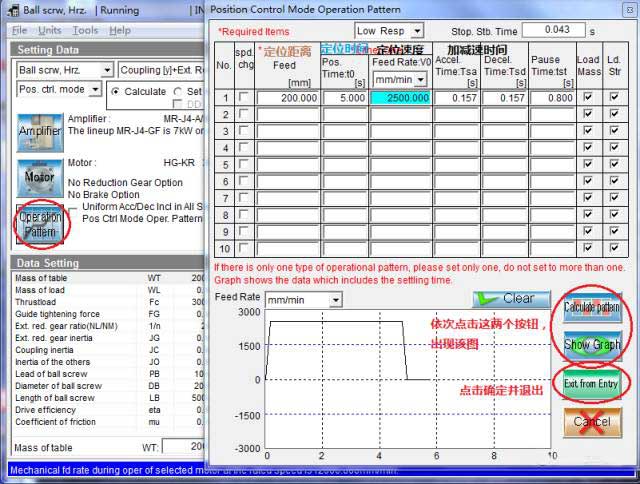

5.运行曲线设置

运行曲线描述了三菱伺服电机在执行定位指令时,需要以多大的加减速时间,多大的速度、走多少的距离。



6.机械参数设置

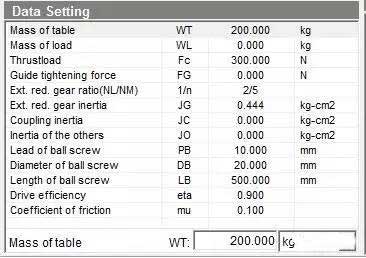

由于都是英文,可能不好理解,故整理了下表供大家参考。

工作台重量

Mass of table

WT

负荷重量

Mass of load

WL

负荷反抗力

Thrustload

Fc

工作台引导面的夹紧力

Guide tightening  force

FG

减速比

Ext. red. gear  ratio(NL/NM)

1/n

减速机惯性矩

Ext. red. gear  inertia

JG

联轴器惯性矩

Coupling inertia

JC

其他输出轴换算惯性矩

Inertia of others

JO

滚珠丝杠导程

Lead of ball screw

PB

滚珠丝杠直径

Diameter of ball  screw

DB

滚珠丝杠长度

Length of ball screw

LB

驱动部分效率

Drive efficiency

η(eta)

摩擦系数

Coefficient of  friction

µ(mu)

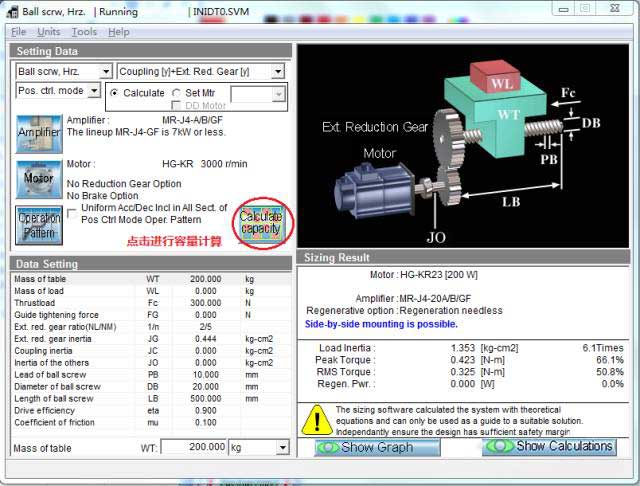

完成以上设置之后,点击容量计算

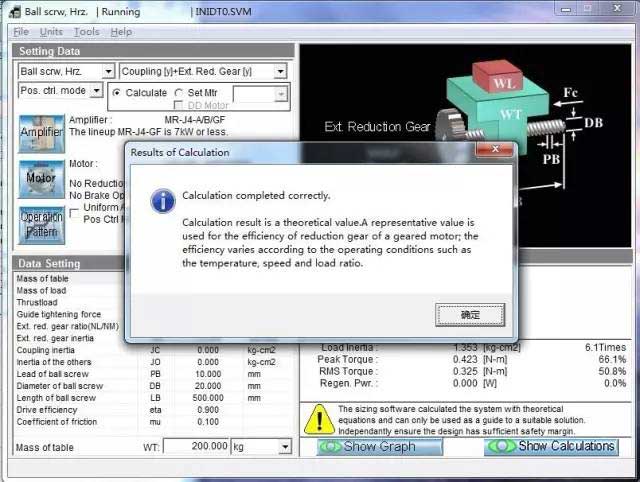

计算完成时会弹出以下窗口。

将在右下角显示选型结果,并可以选择显示计算过程。

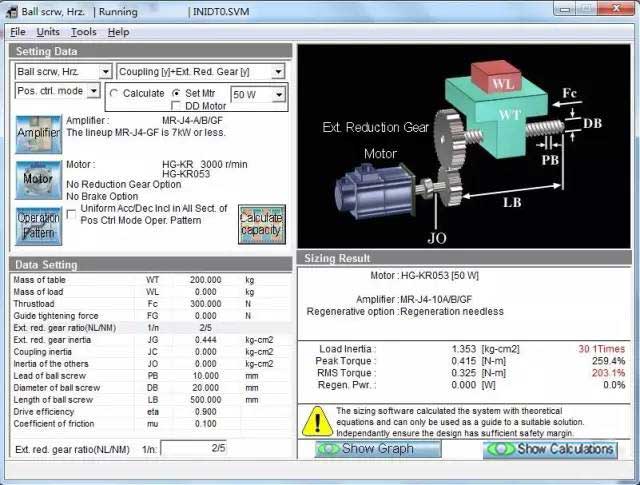

若计算出错,或者所选伺服放大器/电机无法匹配,会出现以下画面,在选型结果处显示相关信息,不符合要求的参数红字表示。

    以上便是三菱伺服选型软件MOTSZ111E的使用说明,更多三菱伺服技术资讯,尽在深圳海蓝机电官网!
